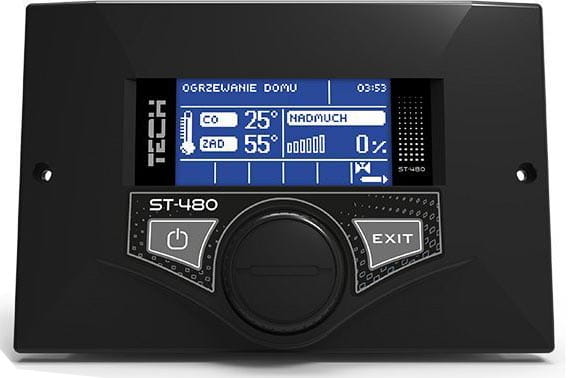

Ovládání kotle a čerpadla TECH ST-480N RS EU

Moderní řídící jednotka centrálního topení pro kotel s podavačem. Má čitelný podsvícený LCD displej zobrazující pracovní parametry. Změna nastavení se provádí pomocí několika tlačítek a praktického impulzu spojujícího funkci tří tlačítek, což umožnilo dosáhnout velmi kompaktních rozměrů řídící jednotky kotle.

Řídící jednotka pece ústředního topení podporuje řadu programových režimů, jako je program manuálního provozu, ve kterém se každé připojené zařízení řídí ručně. Režim řízení týdenního provozu v režimu celého týdne nebo intervalu od PO-PÁ a SO-NE, vytvoří plán teploty kotle, což umožní plánovat ekonomické využití tepla v instalaci ústředního topení.

Režimy provozu čerpadel centrálního topení

Režim provozu čerpadel je 4 hlavní režimy v závislosti na aktuální potřebě tepla.

Režim topení domu je řízení čerpadla ústředního topení zapnutí nebo vypnutí v závislosti na aktuální teplotě v kotli, což není jen pohodlné, ale také významně ovlivňuje opotřebení čerpadla.

Režim priorita bojleru teplé vody je provoz čerpadla do doby, než bude dosažena nastavená teplota vody v bojleru, po jejím dosažení se čerpadlo teplé vody vypne a čerpadlo ústředního topení začíná pracovat. V případě poklesu teploty bojleru pod nastavenou teplotu se čerpadlo teplé vody obnoví a čerpadlo ústředního topení se zastaví.

Režim paralelního čerpadla je provoz obou čerpadel nad teplotou spínacího prahu. V případě dosažení nastavené teploty v bojleru (teplá voda) se čerpadlo přestane pohybovat a čerpadlo ústředního topení pracuje nepřetržitě.

Letní režim je úplné zastavení čerpadla ústředního topení a provoz pouze čerpadla teplé vody s výjimkou situace alarmu.

Další funkce řídící jednotky pece ústředního topení

Řídící jednotka má také další funkce, jako je např. řízení jedním směšovacím ventilem (možnost rozšíření o další ventil pomocí modulu), řízení počasí díky připojenému senzoru vnější teploty, který umožní nastavit topnou křivku dynamickým způsobem. Funkce podlahového čerpadla umožní řídit čerpadlo a nastavit parametry odpovídající vašemu podlahovému topení. Funkce oběhového čerpadla umožní řízení a výběr parametrů vyžadovaného provozu teploty teplé vody v co nejkratší době jejího odběru. Řídící jednotka má také možnost kalibraci palivové nádrže (učení se stavu nádrže po zasypání a vyprázdnění). Samotná řídící jednotka umožňuje nastavení mnoha aspektů provozu zařízení pece ústředního topení (např. ventilátor, podavač), zatímco funkce data, času, nastavení kontrastu a citlivosti impulzu jsou dalšími prvky usnadňujícími obsluhu řídící jednotky.

Ochrana instalace centrálního topení

Alarm teploty v případě přehřátí není jen zvuk a textová zpráva. Komplexní ochranná opatření na ochranu instalace se provádějí formou vypnutí ventilátoru kotle a podavače paliva, paralelně dochází k zapnutí čerpadel za účelem rozprostření tepla a ochlazení pece.

Ochrana zpětného toku je užitečná funkce, která umožní nastavit optimální teplotu pro návrat kotle, aby se zabránilo příliš chladné vodě na návratu, která je příčinou nízkoenergetické koroze kotle ústředního topení. Když je teplota návratu příliš nízká, funkce řízení kotle částečně zavře ventil, dokud krátký okruh kotle nedosáhne odpovídající teploty. Funkce také chrání kotel před přehřátím řízením směšovacího ventilu, aby se zabránilo varu vody.

Funkce realizované řídící jednotkou

• řízení ventilátoru a šnekového nebo plunžrového podavače
• řízení čerpadla ústředního topení
• řízení čerpadla teplé vody
• řízení podlahového čerpadla
• řízení oběhového čerpadla
• řízení elektromotoru směšovacího ventilu
• možnost připojení pokojového regulátoru s komunikací RS nebo tradiční
• možnost připojení modulu ST-65 GSM
• možnost připojení modulu ST-505 ETHERNET
• možnost řízení dvou ventilů pomocí dodatečných modulů ST-61 v4 nebo ST-431n

Vybavení řídící jednotky

• velký grafický displej usnadňující obsluhu řídící jednotky
• snímač teploty ústředního topení
• snímač teploty teplé vody nebo podlahy
• snímač teploty ventilu nebo návratu
• externí snímač (bez kabelu)
• snímač teploty podavače (ochrana)
• má tepelnou ochranu (termistor)
• napájecí kabel
• napájecí kabely čerpadel
• jednomodulová panelová skříň pro zabudování do kotle nebo kovové skříně
