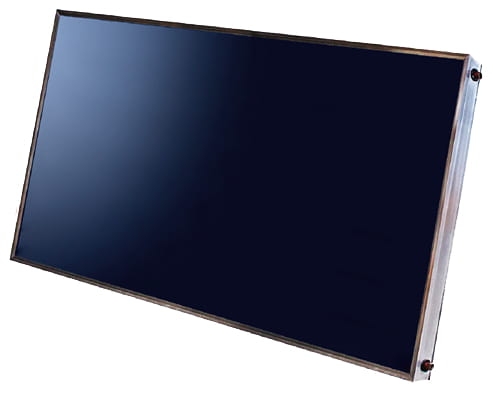

Kolektor Słoneczny ES2H 2,65S - Al-Cu Srebrny
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Płaski kolektor ES2H/2,65S przeznaczony jest do montażu poziomego z przepływem czynnika chłodniczego przez absorber o kształcie meandry. Kolektor słoneczny przekształca energie słoneczną w energie cieplna oddawaną do czynnika chłodniczego. Ciepło może posłużyć do podgrzania ciepłej wody użytkowej lub wspomagania innego źródła ciepła.
Rama kolektora wykonana z giętego profilu aluminiowego, w kolorze srebrnym, nadaje to całej ramie odpowiednią sztywność. Od dołu kolektor posiada blachę aluminiową a z góry obudowa zamknięta jest specjalna szybą z wysokoprzepuszczalnego szkła solarnego. Mocowanie szyby na ramie zmniejsza do minimum powstające naprężenia cieplne oraz zapewnia szczelność całemu kolektorowi.
Absorber kolektora wykonany jest z blachy aluminiowej pokrytej wysoko selektywną powłoką ETA PLUS. Gwarantuje to wysoki stopień absorpcji promieniowania słonecznego, a to zapewnia dużą sprawność samego procesu zamiany energii słonecznej w cieplną. Płyta absorbera połączona jest z rurkami miedzianymi, w formie meandry, za pomocą zgrzewania laserowego. Kształt meandryczny zapewnia równomierny odbiór ciepła z całej powierzchni płyty absorbera. Izolacja dolna oraz boczna wykonane z wełny mineralnej o niskim przewodnictwie cieplnym.
Specjalnie skonstruowane zestawy montażowe ze stali nierdzewnej maja za zadanie szybki i bezpieczny montaż kolektorów na dachu. Należy dobrać zestaw odpowiedni do posiadanego nachylenia dachu, zapewnia to mocne i pewne mocowanie do konstrukcji dachowej.
Rama kolektora w kolorze srebrnym
| Kolektor płaski | Symbol | Jednostka | Wartość | |
| Szerokość | A | [mm] | 2356 | |
| Wysokość | B | [mm] | 1120 | |
| Głębokość | C | [mm] | 85 | |
| Masa kolektora | m | [kg] | 49 | |
| Powierzchnia | S | [m2] | 2,65 | |
| Sprawność optyczna | ηo | [%] | 85,2 | |
| Współczynnik | a1 | [W/(m2K)] | 3,92 | |
| Współczynnik | a2 | [W/(m2K2)] | 0,015 | |
| Przyłącza: rura Cu | Ø | [mm] | 22 | |
| Obudowa | profil aluminiowy | |||
| Pokrywa | szkło solarne pryzmatyczne gr. 4 mm |
|||
| Absorber | ||||
| Rodzaj absorbera | blacha AL o grubości 0,5 mm | |||
| Pokrycie blachy absorbera | Warstwa wysoko-selektywna | |||
| Technologia wykonania | zgrzewanie laserowe | |||
| Współczynnik absorpcji | α | [%] | 95 | |
| Współczynnik emisji | ε | [%] | 5 | |
| Szerokość | a | [mm] | 2299 | |
| Wysokość | b | [mm] | 1060 | |
| Powierzchnia absorbera | Sb | [m2] | 2,44 | |
| Powierzchnia czynna | Sn | [m2] | 2,44 | |
| Zawartość płynu | V | [dm3] | 2,2 | |
| Temperatura równowagi | Tr | [ºC] | 208 | |
| Gwarantowany minimalny uzysk cieplny |
kWh/m2∙rok | |||
| Przepływ zalecany dopuszczalny |
- l/h l/h |
ok. 75-105 50-150 |
||
| Izolacja | wełna mineralna | |||
| Współczynnik przewodzenia | λ | [W/mK] | 0,035 | |
| Grubość warstwy izolacji | ||||
| Dolnej | d | [mm] | 40 | |
| Bocznej | d1 | [mm] | 10 | |
Dane techniczne
| Sprawność kolektora | 85.2 % |
| Powierzchnia kolektora | 2.65 m² |
| Wysokość | 1120 mm |
| Szerokość | 2356 mm |
| Grubość | 85 mm |
| Waga | 49 kg |
