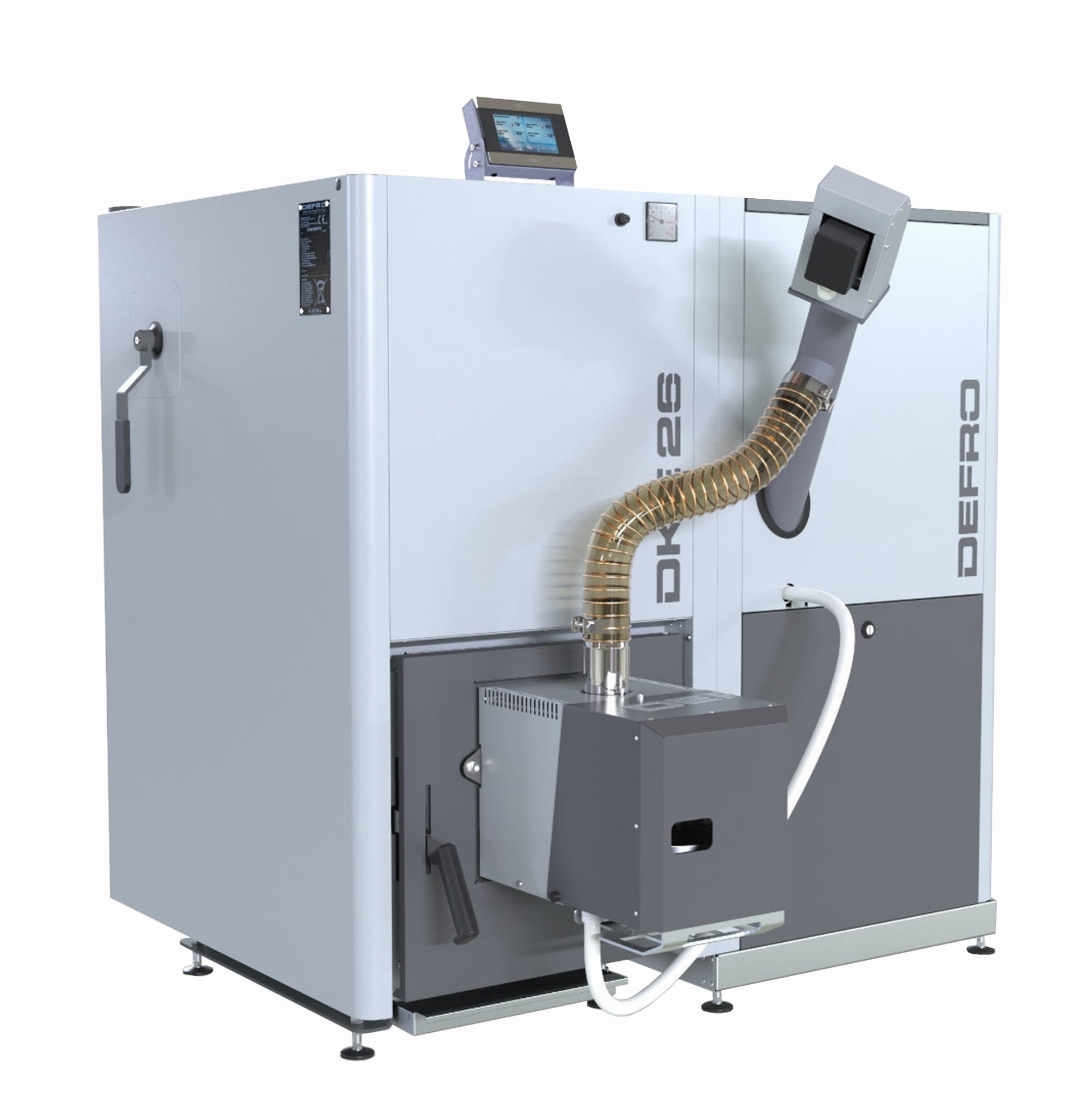

Kocioł Defro Kompakt EkoPell F 56 kW

Kocioł Defro Kompakt EkoPell to automatyczny kocioł spalający biomasę w postaci pelletu. Piec wyposażony został w sterownik, który obsługuje pompę c.o., c.w.u., dwie pompy dodatkowe oraz umożliwia sterowanie zaworem mieszającym i układem zapłonu paliwa, dzięki temu obsługa kotła sprowadza się do niezbędnego minimum.

Kocioł stosowany jest w instalacjach centralnego ogrzewania i ciepłej wody, zarówno grawitacyjnych, jak i pompowych. Przeznaczony jest do ogrzewania obiektów mieszkalnych jednorodzinnych oraz mniejszych obiektów użyteczności publicznej. Piec ten może współpracować również z instalacją ciepłej wody za pośrednictwem wymiennika ciepła.

Paliwo do procesu spalania dostarczane jest samoczynnie z umieszczonego obok kotła zbiornika paliwa za pomocą podajnika. W palniku umieszczonym w komorze paleniskowej odbywają się wszystkie działania prowadzące do spalenia podawanego paliwa z udziałem powietrza dostarczanego wentylatorem nadmuchowym.

Wyposażenie standardowe:

• sterownik APC 3 ADAPTIVE CONTROL,
• sterowanie ADAPTIVE CONTROL,
• funkcja PID,
• stopki poziomujące,
• wersja NZ do układu zamkniętego,
• zapalarka, wentylator wyciągowy,
• system mechanicznego czyszczenia wymiennika,
• palnik pelletowy z funkcją automatycznego czyszczenia
• układ automatycznego czyszczenia i odpopielania

Wyposażenie opcjonalne:

• moduł GSM,
• moduł I-1,
• moduł I-1M,
• moduł internet WIFI,
• regulator pokojowy ST-292 v3,
• regulator pokojowy ST-292 v2,
• regulator pokojowy DEFRO SPK Lux,
• regulator SPK Lux bezprzewodowy,
• zestaw do bezprzewodowej komunikacji RS,

Elementy wyposażenia dodatkowego należy zgłaszać przy zamawianiu kotła ze względu na brak możliwości późniejszej instalacji.

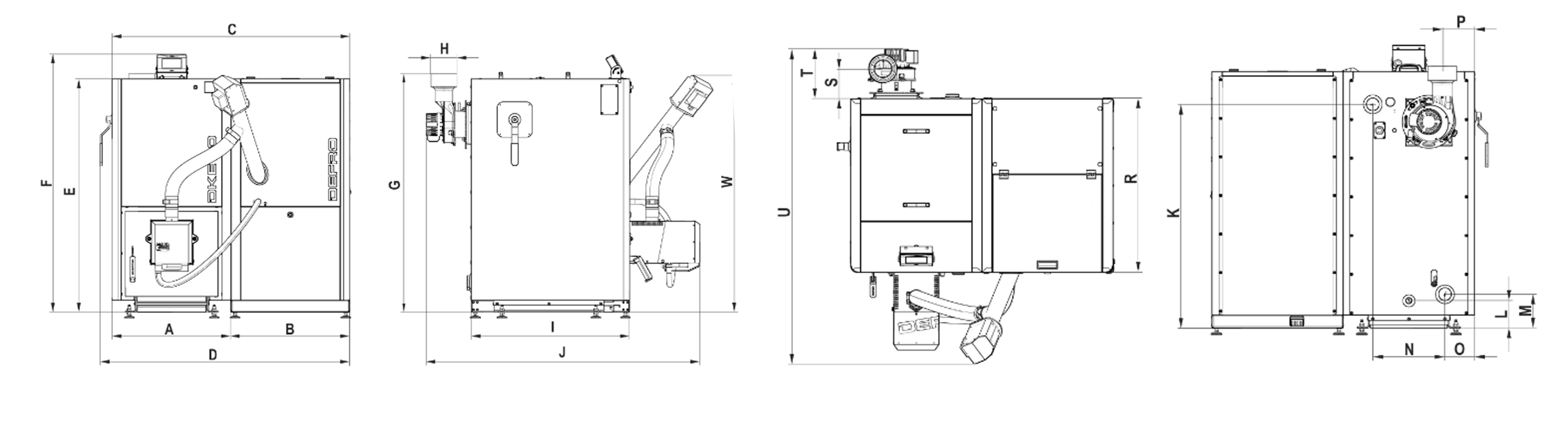

Podstawowe wymiary kotła

Moc / Wymiar	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
20kW	600	600	1200	1261	1181	1303	1205	Ø130	801	1384	1030	126	156	330	135
26kW	600	600	1200	1261	1181	1303	1205	Ø130	851	1470	1030	126	156	330	135
35kW	650	650	1300	1361	1281	1403	1363	Ø130	911	1569	1131	126	156	380	135
40kW	700	700	1400	1461	1501	-	1573	Ø130	961	1649	1351	126	156	430	135
56kW	750	750	1500	1561	1551	-	1552	Ø127	1001	1711	1401	126	156	480	135
75kW	750	600	1500	1561	1586	-	1552	Ø127	1292	1993	1421	126	156	480	135

Moc / Wymiar	P	R	S	T	U	W
20kW	147	801	139	228	1449	1198
26kW	147	851	139	228	1474	1198
35kW	147	911	152	267	1543	1198
40kW	159	961	149	267	1749	1410
56kW	128	999	139	238	1827	1542
75kW	128	1291	106	230	1983	1542

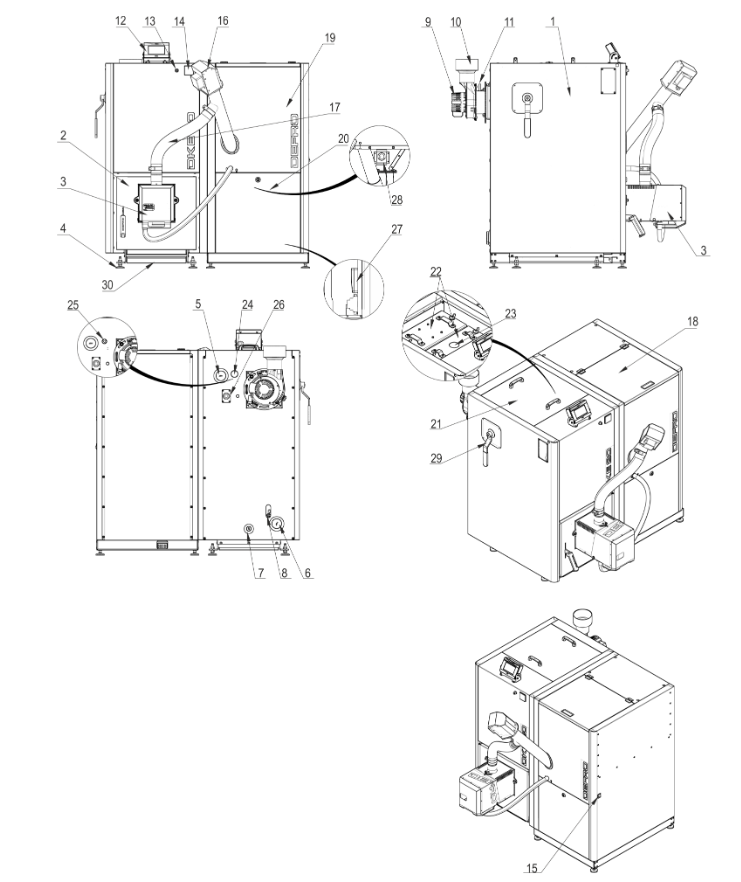

1. korpus stalowy z izolacją termiczną;
2. drzwiczki paleniskowo-popielnikowe;
3. palnik pelletowy;
4. stopki regulacyjne;
5. króciec zasilający;
6. króciec powrotny;
7. króciec spustowy;
8. czujnik temperatury powrotu;
9. wentylator wyciągowy;
10. króciec wylotu spalin(czopuch);
11. króciec montażu czujnika spalin;
12. wyświetlacz sterownika kotła;
13. ogranicznik temperatury STB;
14. termometr analogowy;
15. wyłącznik główny;
16. napęd podajnika paliwa;
17. rura spiro;
18. pokrywa zasobnika paliwa;
19. zasobnik paliwa;
20. osłona rewizyjna;
21. pokrywa maskująca wyczystki górnej;
22. pokrywa wyczystki górnej;
23. wizjer;
24. maskownica gniazda czujników;
25. gniazdo czujników;
26. przyłącze wentylatora wyciągowego;
27. moduł sterujący;
28. czujnik poziomu paliwa;
29. dźwignia mechanizmu czyszczenia wymiennika;
30. zewnętrzna szuflada na popiół;





Dane Techniczne:

Nazwa kotła	Defro Kompakt EkoPell
Wyszczególnienie/typ kotła	J.m.	20	26	35	40	56	75
Moc nominalna	kW	20	26	35	40	56	75
Zakres mocy	kW	5,3-18,9	7,5-24,8	10,1-34,1	12,0-39,7	16,5-56,9	20,3-79,1
Klasa kotła wg PN-EN 303-5	-	5
ECODESIGN	-	+
Klasa efektywności energetycznej	-	A+
Temperatura spalin dla mocy nominalnej	[ºC]	96	102	109	112	133	119
Paliwo podstawowe	-	granulat z trocin - pellet
Pojemność zbiornika paliwa 2	kg	238	249	332	505	589	654
Zużycie paliwa 3	kg/h	4,1	5,3	7,4	8,7	12,6	18,0
Optymalna sprawność cieplna	%	93,3	93,9	92,9	92,1	91,7	90,1
Max. dopuszczalne ciśnienie robocze	bar	3
Temperatura wody na powrocie min.	ºC	55
Zakres regulacji temperatury	ºC	45 - 80
Wymagany ciąg spalin	Pa	18	22	28	28	29	35
Temperatura wody na zasilaniu min./max.	°C	65/80
Masa kotła 4	kg	407	429	483	598	716	980
Pojemność wodna kotła	l	97	100	130	176	193	273
Średnica czopucha	Ø mm	130	130	130	130	127	127
Średnica króćca zasilania i powrotu	-	1½
Średnica króćca spustowego	-	½
Zasilanie	V/Hz	230/50
Maksymalna dopuszczalna temperatura otoczenia	ºC	50
