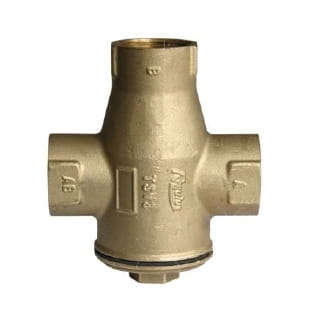

Zastosowanie TSV B

Termostatyczny zawór mieszający TSV B utrzymuje temperaturę wody powrotnej do kotła przynajmniej na poziomie temperatury otwarcia zaworu, zapobiegając w ten sposób korozji niskotemperaturowej i zapychaniu się kotła. Dzięki temu kocioł pracuje z wyższą sprawnością i wydłuża się jego żywotność.

Podczas spalania z paliwa uwalniana jest również woda w postaci pary wodnej. Jeżeli temperatura spalin jest dostatecznie wysoka, para wraz ze spalinami opuszcza komin. Jeśli jednak spaliny w kotle ostygną, w tym miejscu nastąpi kondensacja pary wodnej. Powstały kondensat zawiera produkty spalania, które mogą być bardzo agresywne, zwłaszcza podczas spalania drewna lub paliw stałych, i mogą powodować szybką korozję i zatykanie powierzchni wymiany ciepła.

Termostatyczny zawór mieszający TSV B miesza zimną wodę powracającą z instalacji grzewczej lub zasobnika z ciepłą wodą z wody z wyjścia kotła i tym samym utrzymuje wodę powrotną do kotła, oraz powierzchnię wymiany ciepła w temperaturze, w której nie dochodzi do kondensacji. Do swojej funkcji nie potrzebuje zaworu równoważącego. Jego instalacja jest prostsza, a regulacja dokładniejsza.

Opis działania i przepływu zaworu

Termostatyczny zawór mieszający TSV B posiada wbudowaną wkładkę termostatyczną, która zamyka dopływ „A” (z instalacji grzewczej), jeśli woda powrotna do kotła (wyjście „AB”) jest niższa niż temp. nominalna. Po osiągnięciu temperatury otwarcia termostat powoli otwiera wlot wody powrotnej „A” z instalacji grzewczej tak, aby po zmieszaniu z ciepłą wodą z wylotu kotła (wlot „B”) temperatura wody powrotnej do kotła (wylot „AB”) była nieco wyższą niż temperatura otwarcia zaworu. Jednocześnie stopniowo zamyka dopływ „B” ograniczając tym samym dopływ ciepłej wody z obejścia. Eliminuje to potrzebę stosowania zaworu równoważącego kulowego.

Dane techniczne
