Technický popis

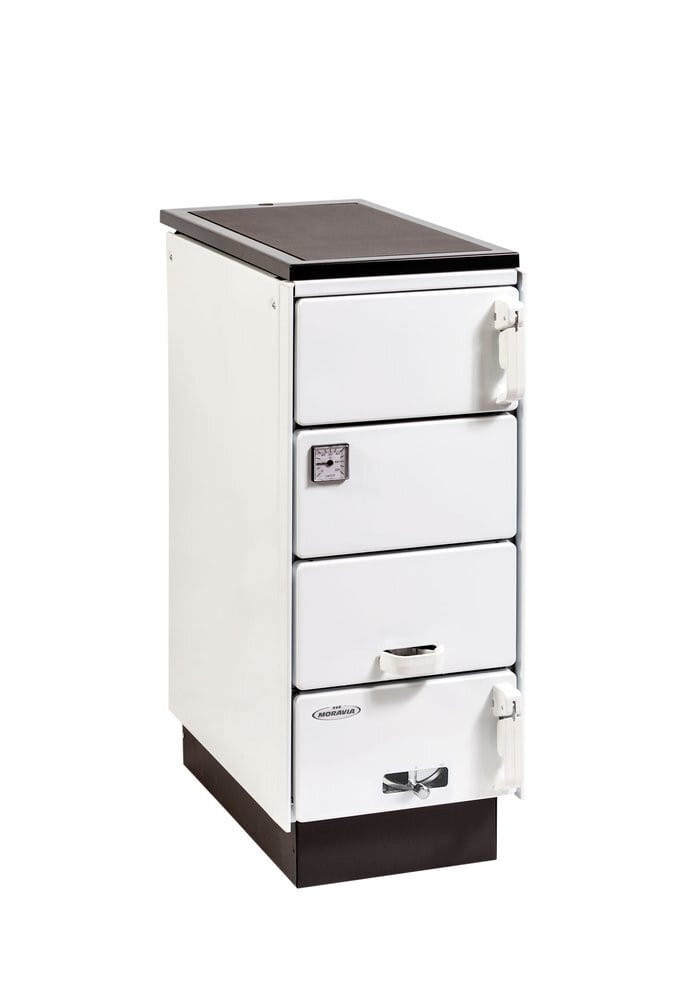

Topidlo KVS MORAVIA typ 9106 – kuchyň na pevná paliva s výměníkem (do roku 2014 kotel na pevná paliva) je navržena pro spalování pevných paliv, jako je dřevo a dřevěné brikety.

Kuchyň s výměníkem lze také používat k zahřívání jídel a vaření díky desce, kterou je vybavena. Tělo zařízení je ocelová konstrukce vyrobená z plechu o tloušťce 4 mm. Materiály použité při výrobě tohoto modelu jsou podobné v porovnání s jinými typy zařízení KVS MORAVIA.

Zařízení s výměníkem je určeno k připojení k centrálnímu topnému systému v domě. Při nominálním tepelném výkonu 8,4 kW je výkon přenášený do vodní části 5,5 kW a do místnosti 2,9 kW. Objem těla vodního výměníku je 14 litrů.

Zařízení nelze používat bez připojení k topnému systému!

Topeniště

Topeniště se skládá z vlastního výměníku (svařená konstrukce s lamelami) a základny roštu, na kterém jsou umístěny dva litinové rošty: zavěšený a spodní, posuvný. Spodní vodorovný rošt je obsluhován pákou a usnadňuje čištění topeniště.

Topný systém

Vytápění místností probíhá prostřednictvím tepelného záření, které je vydáváno přední stranou, deskou a stranami zařízení. Vestavěný tepelný výměník umožňuje vytápění ostatních místností pomocí radiátorů nebo ohřev vody v bojleru. Topná deska zařízení je určena k vaření a během provozu se zahřívá po celé ploše.

Regulace spalování

Intenzita spalování je regulována přívodem primárního a sekundárního vzduchu. Regulace primárního vzduchu probíhá přes vzduchovou růžici umístěnou na dvířkách popelníku. Otáčením rukojeti vzduchové růžice je možné regulovat množství přiváděného vzduchu a tím ovlivnit rychlost spalování a výkon zařízení.

Zařízení má také přívod sekundárního vzduchu, který proudí do topeniště přes litinovou desku s otvory a také přes dvířka topeniště – kanálem v dolní části tepelné ochrany dvířek. Díky tomuto procesu je palivo efektivně využíváno v maximální možné míře.

Rozměry

Technické parametry
