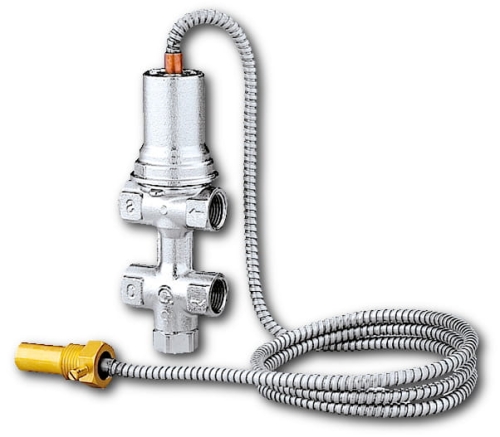

Dvojfunkční ventil CALEFFI s kapilárou 1.3 m
Běžná cena:
product unavailable
přidat na seznam přání
0
Popis
Chladicí ventil s dvojitou funkcí slouží k ochraně topné instalace, v níž je zdrojem tepla kotel na pevná paliva nebo krb. Prvky zařízení tvoří odlehčovací ventil a plnící ventil pracující paralelně. Jsou řízeny jedním dálkovým senzorem s typem bezpečnosti pozitivní. Po otevření ventilu je voda propuštěna a cirkuluje, dokud teplota neklesne pod kritickou hodnotu.

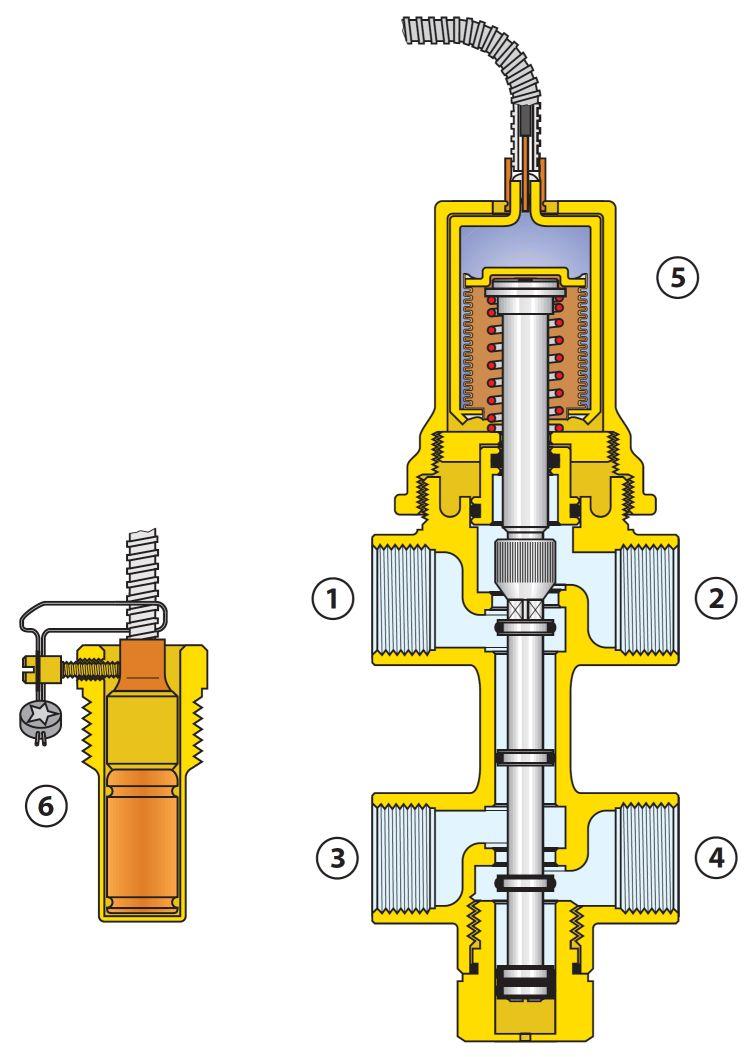

Princip činnosti
Po dosažení teploty odlehčení se současně otevře průchod 4-3, tedy doplňování vody, a také průchod 1-2, tedy vypouštění vody. Ventil zůstává otevřen tak dlouho, dokud teplota zdroje tepla neklesne na nastavenou hodnotu. Pokud se poškodí prvek 5 nebo 6, ventil zůstane v otevřené poloze.
Technická specifikace
Materiály:
Těleso: mosaz EN 12165 CW617N, chromovaná
Ponorná manžeta: mosaz EN 12164 CW614N
Pružina: ocel EN 10270-1
Hydraulické těsnění: EPDM
Provedení:
Médium: voda, glykolové roztoky
Max. koncentrace glykolu: 30%
Max. pracovní tlak: 6 bar
Teplota odlehčení: 100°C (+0°C/-5°C)
Rozsah pracovní teploty: 5÷110°C
Kapacita odlehčení při 1 bar Δp: 1600 l/h
Připojení: 1/2" GW
Připojení senzoru: 1/2" GZ
Kapilára o délce: 1300 mm

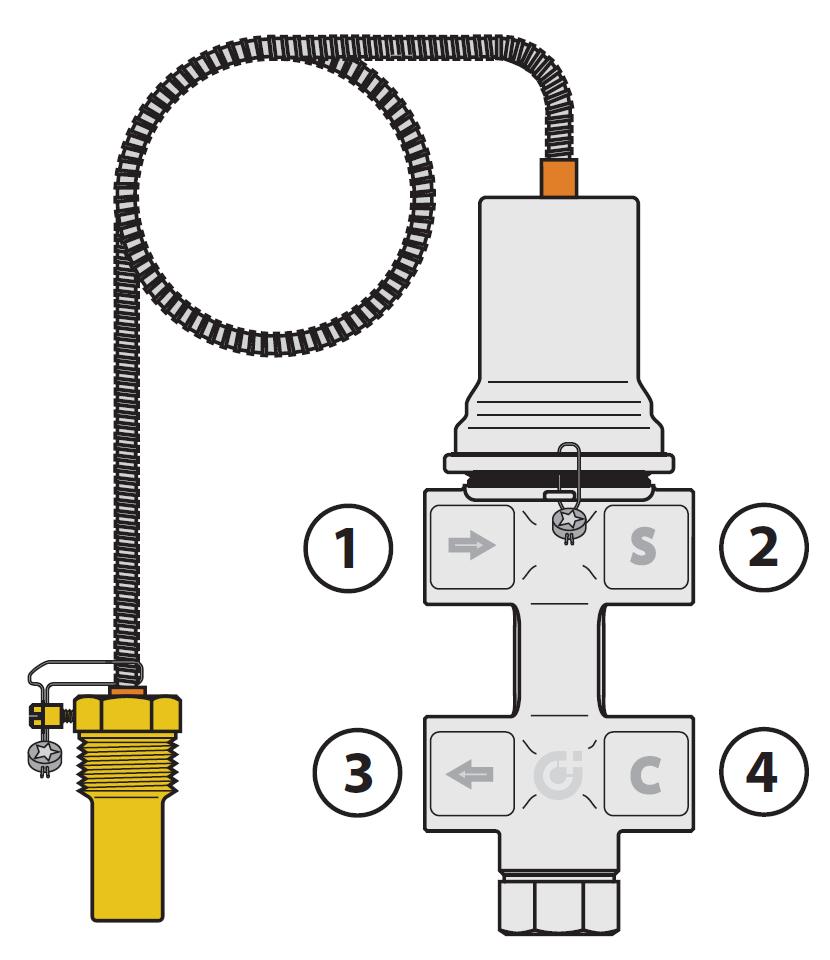

POZOR:
Není možné měnit směr toků! Připojení ventilu k instalaci je třeba provést v souladu s označením vytlačeným na těle ventilu.
Technické údaje
| Šířka | 60 mm |
| Otevírací teplota | 100 °C |
| Výška | 162 mm |
| Vnitřní závit | 1/2" " |
| Hmotnost | 1.32 kg |
| Maximální tlak | 6 bar |
| Max. teplota vody | 110 °C |
